今天必须开始SKF（Smart Key Function Interface/智能密码钥匙功能接口）部分了。需要先整理一下SDF/SKF的业务场景差异，对应硬件设备，现有实现思路。

SDF（Server Development Framework）和这份文件里提到的“智能密码钥匙接口”虽然都提供密码服务，但它们的应用场景、接口定位以及对应的硬件设备是完全不同的两条线。下面用一句话先给你区别，再逐个展开。

一句话区分
SDF面向的是“机房里的高速密码模块”，这份文件面向的是“每个人手里的U-key/USBKey”。

一、应用场景与定位

  1. 这里提到的接口（国密 SKF 接口族）
    • 场景：PC、移动终端上的应用需要调用“个人持有的智能密码钥匙”里的密钥做签名、解密、身份认证等。
    • 定位：把 U-key 这一“小型密码设备”抽象成一个统一的本地设备接口，供浏览器、Office、VPN 客户端等直接调用。

  2. SDF（GMT 0018《密码设备应用接口规范》）
    • 场景：服务器、安全网关、签名验签服务器、SSL 卸载设备等需要高速、高并发密码运算。
    • 定位：为“机房级密码模块/密码卡”定义的标准 API，供操作系统内核、中间件、Web 服务器、数据库加密引擎等调用。

二、对应的硬件设备名称

  1. 这份文件指向的设备
    • 典型名称：智能密码钥匙、USBKey、U-key、国密 Key、二代 Key、蓝牙 Key、音频 Key 等。
    • 形态：USB-A/C、蓝牙、NFC、Lightning、Type-C 各种“小钥匙”或“小U盘”。

  2. SDF 指向的设备
    • 典型名称：密码卡（PCI-E 密码卡）、服务器密码机、SSL 加速卡、签名验签服务器、高速 HSM（Hardware Security Module）等。
    • 形态：插在服务器主板上的 PCI-E 卡、1U/2U 机架式独立设备、刀片式模块等。

三、总结对照表

维度本文件接口（SKF 族）SDF 接口（GMT 0018）
面向场景个人终端、PC、移动设备服务器、数据中心、网关、云平台
接口使用者浏览器、VPN 客户端、桌面应用操作系统、中间件、数据库、Web 服务器
典型硬件名称USBKey / 智能密码钥匙 / U-key密码卡 / 服务器密码机 / HSM
性能要求低并发、低功耗、便携高并发、高速、7×24 连续运算
国密标准编号GMT 0016-2012（SKF 族）GMT 0018-2012（SDF 族）

一句话再总结
你手里插的那个“小U盘”叫智能密码钥匙，走 SKF 接口；
机房里那块像显卡一样的“密码卡”或 1U 机架盒子，走 SDF 接口。

GmSSL为什么要用engine提供对SKF的支持，而SDF没有集成到provider/engine？

GmSSL 把 SKF 做进 ENGINE，却把 SDF 留在“外面”的根本原因可以归结为一句话：

SKF 设备必须由“用户态应用”直接驱动，SDF 设备则天然由“内核或独立服务”驱动，两者在部署模型、调用路径和生命周期管理上完全不同。

下面按三条主线把原因拆开。

一、部署模型：谁负责“打开”设备

  1. SKF（U-key、USBKey）
    • 设备插在终端上，进程一启动就要枚举、认证、打开。
    • 认证口令、PIN 码、设备认证密钥都在应用进程内部流转。
    ⇒ 必须让应用自己调用 SKF_OpenDevice、SKF_AuthDev 等函数。
    ⇒ 用 ENGINE 把这一整套流程封装成 OpenSSL/GmSSL 的 EVP 钩子，最省事。

  2. SDF（PCI-E 密码卡、服务器密码机）
    • 设备在机房，通常只在系统启动时由 root 做一次初始化。
    • 之后普通业务进程通过内核驱动或独立守护进程拿到“会话句柄”即可。
    ⇒ 调用链是：业务 → GmSSL → 内核 ioctl / Unix Socket / RPC → 硬件。
    ⇒ 这套逻辑跟 OpenSSL ENGINE 的“把算法钩子直接指向用户态 so”不匹配，所以 GmSSL 把它做成独立动态库（libsdf.so）或配置驱动而不是 ENGINE。

二、证书/密钥可见性

  • SKF：密钥和证书都在 USBKey 里，必须靠应用把它“读出来”或“把摘要送进去”。ENGINE 可以统一完成这两件事。
  • SDF：证书通常是文件系统里的 PEM/CRT，或者由密码机内部的“对象管理器”统一维护。业务进程不需要（也做不到）把证书从卡里导出，因此不需要 ENGINE 去插手证书加载流程。

三、性能与并发

  • SKF 设备低并发，ENGINE 里做阻塞调用即可。
  • SDF 设备高并发，需要：
    – 会话池复用
    – 多进程/线程安全
    – 零拷贝 DMA
    这些要求更适合在内核模块或独立服务里解决。GmSSL 只要提供“把运算请求转发到该服务”的最小 glue 代码即可，塞进 ENGINE 反而把层次搞乱。

一句话总结
SKF 设备“长在应用旁边”，用 ENGINE 能让 GmSSL 直接握到它；
SDF 设备“长在系统深处”，GmSSL 只需把运算指令递过去，没必要、也不适合再走 ENGINE。

那provider呢？SDF后边可以用provider支持吗？
可以，但要分清“能不能”和“应不应该”两码事。
OpenSSL 3.x 的 Provider 体系在技术上允许把任何算法/设备接入，包括 SDF；GmSSL 也同步了这套接口。真正问题是：把 SDF 做进 provider 以后，谁来维护会话句柄、谁跑守护进程、谁负责并发，这些工作量并不会因为换了 provider 就消失。下面把可行做法、已有案例和坑一次说清。

一、技术可行性

  1. Provider 只是“算法钩子”的另一种实现方式，跟 ENGINE 逻辑类似，但
    • 接口更细（可以只挂一个算法，也可以挂整个 dispatch table）
    • 支持热插拔、可组合、可并行加载多个 provider
  2. 因此理论上可以把 SDF 的 SDF_OpenSession、SDF_Encrypt 等函数封装成一个 libsdf-provider.so，在配置里用 OPENSSL_CONF 或 OSSL_PROVIDER_load() 动态加载即可。

二、已有实践

  • 国内几家 HSM 厂商（江南科友、三未信安、卫士通）已提供 SDF-provider 原型：
    – 把会话池、多线程锁、句柄缓存都做到 provider 内部；
    – 对外暴露标准的 EVP_CIPHER、EVP_PKEY_METHOD；
    – 配置示例：
    1
    2
    3
    4
    5
    6
    7
    [provider_sect]
    default = default_sect
    sdf     = sdf_sect

    [sdf_sect]
    module    = /opt/hsm/lib/libsdf-provider.so
    init      = sdf_provider_init
    – 启动后 openssl list -providers 能看到 SDF Provider 条目。

三、需要解决的三大坑

  1. 会话生命周期管理
    • provider 里要自己维护“设备句柄池”——不能像 ENGINE 那样简单地把 SDF_OpenSession 直接映射成 EVP_PKEY_CTX_new()，否则会话耗尽。
  2. 跨进程/线程安全
    • 密码卡驱动通常只允许一个进程打开有限个数设备句柄；provider 必须加引用计数、死锁检测。
  3. 配置/部署复杂度
    • provider 仍然需要 root 权限做一次设备初始化（SDF_OpenDevice），之后普通用户才能用。
    • 如果把它做成 systemd 守护进程，则 provider 退化成“客户端 stub”，又回到了“独立服务”模式——跟现在用独立的 sdf_engine 或 RPC 方式并无本质区别。

一句话结论
技术上完全可以把 SDF 设备做成 provider；
但它不是“把 ENGINE 代码直接搬到 provider 目录”那么简单，而是要额外写一套会话池、并发控制和守护进程逻辑。
所以目前主流做法仍是：

  • 个人 USBKey → SKF-provider（已有，简单易用）
  • 机房密码卡/服务器密码机 → 继续用独立 SDK、内核驱动或 RPC 服务，而不是急着塞进 provider。

我注意到SKF有一些非常细化的设备管理函数，为什么SDF没有这部分？

一句话解释：
SDF 标准把“设备管理”全部交给了操作系统或厂商驱动去做，标准本身只管“密码运算”。

为什么 SDF 没有这些函数？

维度SKFSDF
定位密码设备通用接口（U-Key、智能卡、USB Token）高性能密码模块接口（PCI-E 算法卡、服务器 HSM）
典型形态可热插拔的外设固定在机箱内的板卡或机架设备
使用场景桌面用户随时插拔机房长期在线，开机即可用
设备管理需求需要枚举、热插拔、事件通知不需要：系统启动时由驱动/内核加载，应用只关心“打开会话”
标准范围把“设备生命周期”纳入接口把“设备生命周期”留给操作系统或厂商工具

举例对比

  • SKF：用户把 U-Key 插进电脑 → 应用调用 SKF_WaitForDevEvent 感知 → SKF_EnumDev 枚举 → SKF_ConnectDev 建立连接。
  • SDF：服务器上电后，驱动自动把算法卡注册成 /dev/sdf0 → 应用只需要 SDF_OpenDevice("/dev/sdf0")，没有插拔、枚举、事件一说。

结论

SDF 的设计假设设备一直在线、固定不动，因此把设备管理下沉到驱动/操作系统/厂商工具，标准本身不再重复定义。

SKF为什么要提供密码服务？，它不是智能密码卡吗？只管认证就行吧？智能在哪？

一句话：
在 SKF 的世界里，那张“卡”本身就是一台袖珍密码机，不仅要“认证”，还要独立完成全套密码运算，所以接口里必须自带所有算法能力。

1. SKF 的“智能”到底指什么？

维度普通存储卡/口令卡SKF 智能密码卡
CPU & 存储无/极弱带安全芯片、EEPROM、真随机数发生器
算法执行只做身份比对内部硬件执行 RSA/SM2/SM3/SM4…
密钥存放明文或可导出私钥永不出卡，运算都在卡内
典型用途门禁、SIM PINU-Key、网银盾、电子签章、VPN 证书

因此，“智能”体现在卡里有完整密码协处理器，而不是“只存口令”。

2. 为什么接口里必须包含全部密码服务？

  • 安全模型需要
    私钥一旦离开卡体，安全性就降到软件级；所以加密、签名、协商会话密钥都要在卡内完成。

  • 桌面/移动端场景
    用户电脑或手机算力有限，且希望“插上就用”，于是把整套算法搬进卡里，即插即算。

  • 合规要求
    国密规范把 SKF 定义为“通用密码设备接口”，必须覆盖所有国密算法，才能通过检测、拿到销售许可。

3. 一句话总结

SKF 的“智能”不是会认人，而是自带一整套国密算法的安全 SoC；
因此接口必须提供 完整的密码服务，才能让用户“插卡即用”，私钥永不落地。

SoC = System on Chip（片上系统）

在 SKF 智能密码卡里，SoC 就是把下面所有东西都做到同一块芯片里：

  • CPU（安全核，通常是 32 位 RISC）
  • 存储器（ROM、RAM、EEPROM / Flash）
  • 国密算法加速器（SM2、SM3、SM4、RSA）
  • 真随机数发生器（TRNG）
  • 接口控制器（USB、ISO7816、SPI 等）
  • 安全传感器（电压、温度、光检测，防物理攻击）

于是这张卡看起来只是“U-Key”，实际上是一台完整的微型计算机，所以叫 SoC。

U盾也是这样的吗？还是只带密钥

是的，U 盾（USBKey）并不是“只带密钥的存储器”，而是一颗完整的 SoC（System on Chip）。
根据权威拆解和官方文档，典型 U 盾内部包括：

  • CPU（8/32 位安全微控制器）
  • ROM（固化的 COS/算法）
  • RAM（运行时内存）
  • EEPROM/Flash（证书、私钥、文件系统）
  • 真随机数发生器（TRNG）
  • 国密 & RSA/ECC 协处理器
  • I/O 控制器（USB、ISO7816 或 SPI）

因此，U 盾同样是一台袖珍密码机：密钥在芯片内生成、存储且永不导出，所有加解密、签名运算都在芯片内部完成。
这与 PCI-E 形态的 SDF 算法卡本质相同，只是封装成了“U 盘”大小，方便用户随身携带、即插即用。

U盾和SKF的最大区别？

U 盾 ≈ “USB 形态的 SKF 设备”，二者在硬件组成上几乎没有区别；真正拉开差距的是规范定位、接口粒度、使用场景和认证体系。

维度U 盾（USBKey）SKF（国密智能密码钥匙）
规范归属银行/行业通用叫法，通常遵循 SKF 国标国标 GM/T 0016～0018 的正式名称
接口粒度为了快速集成，厂商往往再包一层精简 API必须实现 GB 里列出的 全套 70+ 条函数
认证体系各家银行/CA 自行做准入测试必须通过 国家密码管理局的 SKF 检测，拿型号证书
使用场景网银、电子政务、手机盾，即插即走同上，但强调 跨平台通用性（Windows/Linux/Android/iOS）
形态USB-A、Type-C、蓝牙、NFC 皆可同样形态，只是名字更“官方”

所以：

  • U 盾 ≈ 一个商业品牌/场景包装；SKF = 技术规范 + 合规认证。
  • 市面买到的 U 盾，90 % 以上内部就是 SKF 芯片，只是对外宣传叫法不同 。

除了GM/T 0016是SKF接口规范，还需要GM/T 0017也是SKF接口规范。

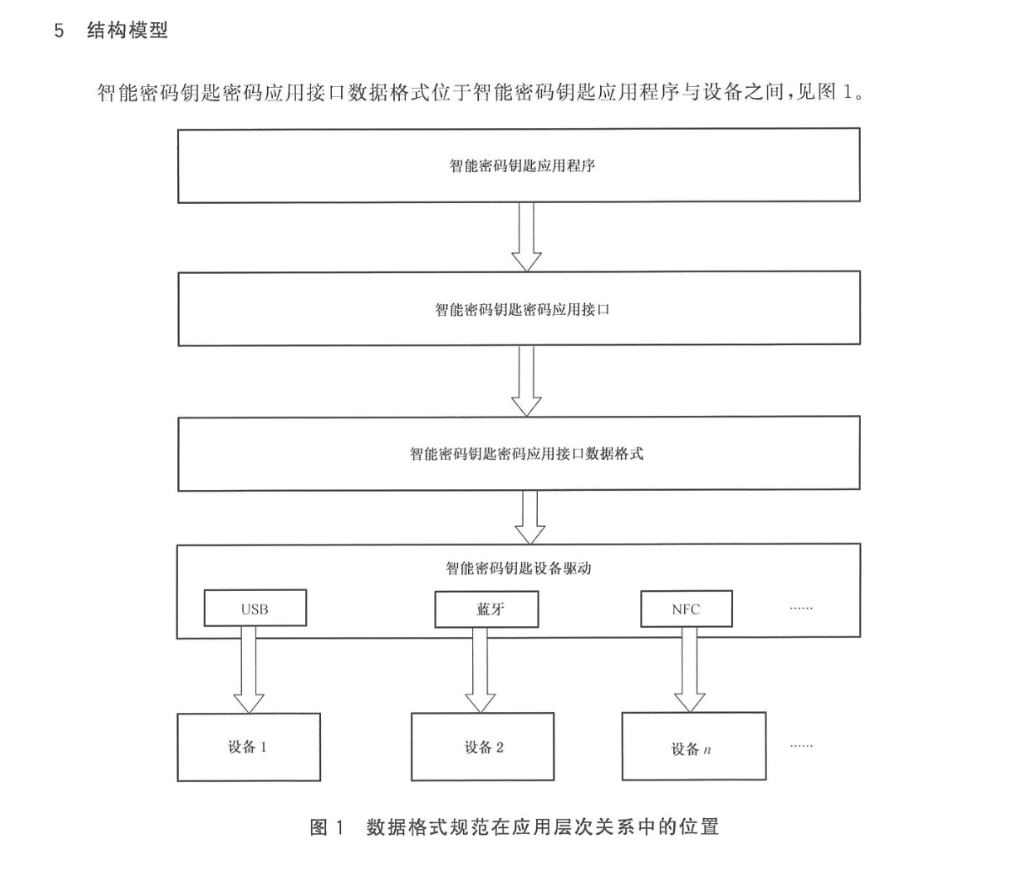

观察SKF系统架构图，还有一层：智能密码钥匙密码应用接口数据格式。

这一层（“智能密码钥匙密码应用接口数据格式”）是把“函数调用”翻译成“字节流”的协议层。
作用一句话：让“应用进程”和“USB/蓝牙/NFC 设备”能互相听懂对方的语言。

1. 它解决什么问题？

  • 应用层只认识 C 函数：SKF_Encrypt(...)
  • USB/NFC/蓝牙链路只认字节流（APDU、TLV、帧头帧尾、CRC…）

于是需要：

“接口数据格式层” = 把 C 参数 → 字节流 → 发给设备 → 把设备返回的字节流 → 解析成 C 结构体/返回值

2. 具体职责

任务举例
序列化把 SKF_Encrypt 的参数（算法 ID、密钥句柄、明文长度…）压成 1 条 APDU 或 TLV 报文
分片/重组明文 > 64 k 时，切成多块，按协议序号重拼
错误码映射设备返回 0x6A 88 → 映射成 SKF_ERR_KEY_NOT_FOUND
重试/超时USB 丢包或蓝牙断链，按协议重发
多设备并发通过 SessionID/SlotID 在字节流里区分设备 1、2、n

3. 一句话总结

“接口数据格式层”就是 SKF 协议栈里的“翻译官”，
把高层 C 函数翻译成设备能识别的字节协议，再把设备回包翻译成应用能用的 C 结果。

(已经郁郁了，，，)
